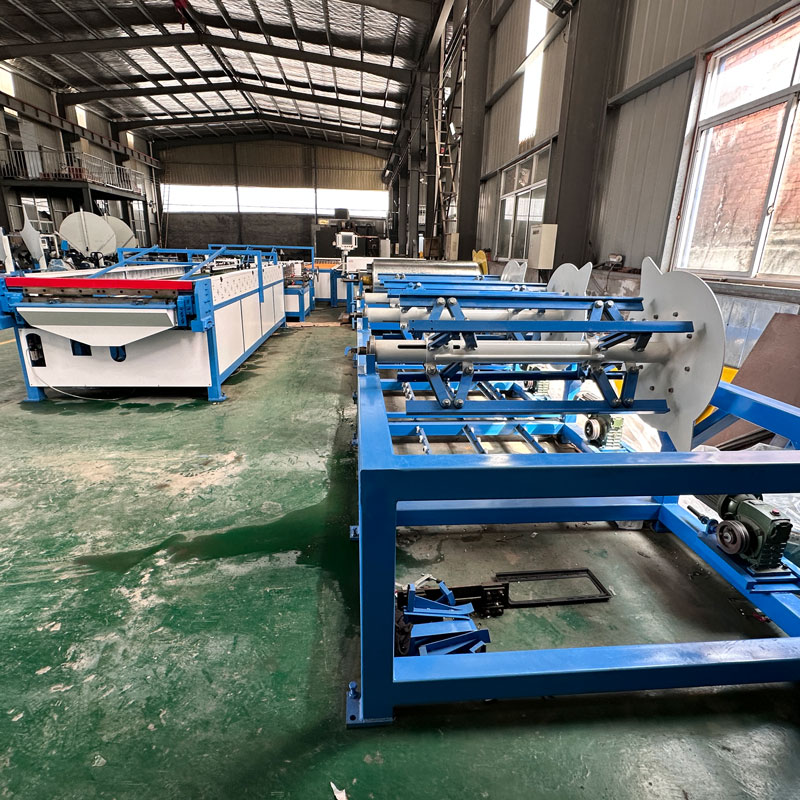

Производственная линия 5 по производству автоматических воздуховодов U-образной формы для изготовления квадратных воздуховодов ОВКВ
образная автоматическая воздуховодная линия 5, также называемая автоматической воздуховодной линией 6, предназначена в основном для формования фланцев из TDF / угловой стали / C-образной формы с ежедневной производительностью 1000-2500 квадратных метров. Только при вводе размеров в канал он может автоматически выполнять разматывание, выравнивание, подачу, штамповку, резку, фиксацию, формирование TDF / угловой стали / С-образного фланца и складывание.
Описание
маркер
использовать:
Производственная линия 5 по производству автоматических воздуховодов U-образной формы для изготовления квадратных воздуховодов ОВКВ
Видео
образная автоматическая воздуховодная линия 5, также называемая автоматической воздуховодной линией 6, предназначена в основном для формования фланцев из TDF / угловой стали / C-образной формы с ежедневной производительностью 1000-2500 квадратных метров. Только при вводе размеров в канал он может автоматически выполнять разматывание, выравнивание, подачу, штамповку, резку, фиксацию, формирование TDF / угловой стали / С-образного фланца и складывание.
I. Особенности автоматической воздуховод-ной линии
Auto duct line 5 - это наиболее экономичная полностью автоматическая линия для формирования воздуховодов, в которой воздуховод формируется автоматически от разматывания до сформированного прямоугольного воздуховода.
Каждый шаг можно контролировать, вводя параметры на экран ПЛК Мицубиси.
1 Автоматический трубопровод 5 имеет U-образную форму, прост в монтаже и подходит для небольших или средних мастерских, поскольку занимает небольшую площадь.
2 Отверстия для впрыска используются на обоих концах приводного вала для увеличения срока службы подшипника.
3 Функция гибки с электроприводом используется для предотвращения образования отходов и обеспечения идеальной точности гибки.
4 Для изготовления одной заготовки L-образной формы в Auto duct line 5 требуется всего 20-25 секунд, а эффективность увеличивается вдвое по сравнению с линейным типом.
5 Не перемещаясь взад-вперед, фиксированная запорная машина может повысить эффективность работы.
6 Все барабаны изготовлены из подшипниковой стали, что увеличивает срок их службы более чем в 5 раз.
7 В режиме экономии материалов в системе ЧПУ количество отходов на рулон составляет менее 20 мм.
8 Благодаря функциям производственной памяти можно отслеживать и проверять производственные заказы.
9 Для управления автоматической линией воздуховодов 5 требуется всего один или два человека, что значительно экономит трудозатраты и повышает эффективность производства.
II. Технические параметры:
| Модель |
Толщина защитного покрытия (мм) |
Макс
ширина (мм) |
Максимальная рабочая скорость
(м/мин) |
Макс
вес направляющей катушки (Т) |
Измерение
ДхШхВ (мм) |
Мощность
(кВт) |
Масса
(Т) |
| HCY-5U-1250 | 0.5-1.2 | 1250 | 15 | 7 | 16500x5000x1500 | 36 | 13 |
| HCY-5U-1500 | 0.5-1.2 | 1500 | 15 | 7 | 16500x5400x1500 | 36 | 14 |
Подробнее о продукте
блок-схема
